HV Akkumulátor szimulátor

Az elektromos és hibrid járművek rohamos terjedésével a magasfeszültségű rendszerek diagnosztikája, karbantartása és javítása az autóipari szakemberek egyik legfontosabb szakterületévé vált. A munkaerőpiac egyre nagyobb számban igényel olyan szakembereket, akik magabiztosan kezelik a nagyfeszültségű akkumulátorokat és azok diagnosztikai folyamatait.

A magyar fejlesztésű HV akkumulátor szimulátor egy innovatív oktatási taneszköz, amely lehetővé teszi, hogy a tanulók valósághű környezetben sajátítsák el a magasfeszültségű akkumulátorok felépítését, működését, diagnosztikáját és hibakeresési folyamatait – mindezt teljes biztonságban.

A tanulók valósághű mérési és hibakeresési feladatokat végezhetnek, hibakódokat elemezhetnek, diagnosztikai folyamatokat gyakorolhatnak, valamint megismerhetik a HV rendszerek biztonságos kezelésének alapelveit.

Miért válassza a HV akkumulátor szimulátort?

Valósághű gyakorlati oktatás

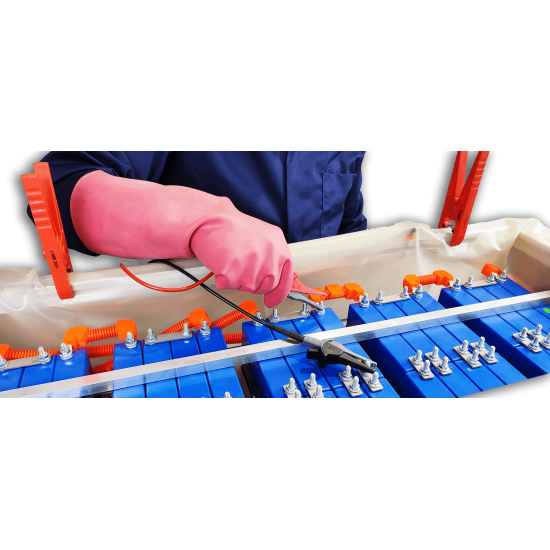

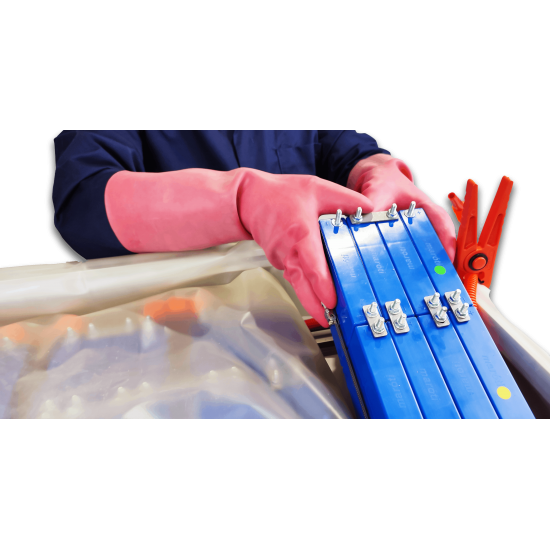

A taneszköz külső megjelenésében és működésében a valós járműakkumulátorokat modellezi. A rendszer 60 cella szimulációját valósítja meg, amelyek 5 modulba rendezve jelennek meg, és akár cellaszintig szétszerelhetők, majd újra összeszerelhetők. A tanulók így nemcsak a diagnosztikát, hanem az akkumulátorcsomag felépítését és szerkezeti sajátosságait is megismerhetik.

A szimulátor 120–490 V közötti feszültségek modellezésére alkalmas, miközben a töltöttségi állapot, a kapacitás, a cellatípus és a gyártó paraméterei is szabadon beállíthatók.

Valósághű hibakeresési feladatok

A beépített hibaszimulációs rendszer lehetővé teszi a különböző cella-, modul- és szigetelési hibák létrehozását. A hibákhoz kapcsolódó diagnosztikai hibakódok (DTC) és élő adatok változnak, így a tanulók valós szervizhelyzetekhez hasonló körülmények között gyakorolhatnak.

A rendszer:

• 19 különböző hibatípust képes szimulálni,
• több mint 10 000 hibakeresési lehetőséget tartalmaz,
• akár 99 millió különböző mérési kombináció bemutatására alkalmas.

Biztonság

A HV akkumulátor szimulátor egyik legfontosabb előnye, hogy a valós rendszerekhez hasonló viselkedést biztosít anélkül, hogy a felhasználót veszélyes veszély érhetné. Véletlen érintkezés esetén a hibaáram nem éri el a veszélyes szintet, a rendszer pedig figyelmeztetést küld helytelen vagy kockázatos műveletek esetén.

A taneszköz nem tartalmaz veszélyes vegyi anyagokat, nem használ elektrokémiai energiatárolást, ezért környezetbarát, biztonságosan szállítható és minimális karbantartást igényel.

Modern képzés

A szimulátor támogatja a kiterjesztett valóság (AR) alapú funkciókat, például a hőkamerás megjelenítést, valamint nagyméretű kijelzőre is kivetíthető. Ez különösen előnyös csoportos oktatás és demonstráció során.

A rendszer működéséhez csupán egy szabványos 230 V-os hálózati csatlakozás szükséges, használatához pedig nincs szükség további speciális mérőeszközökre.

Oktatás és vizsgáztatás egyetlen eszközzel

A HV akkumulátor szimulátor ideális választás:

• technikumok és szakképző intézmények számára,
• felnőttképző központok részére,
• felsőoktatási intézmények számára,
• vizsgacentrumok számára,
• autóipari képzőműhelyek részére.

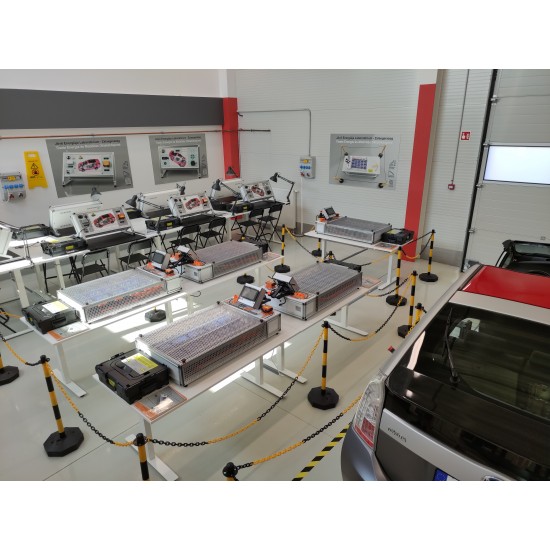

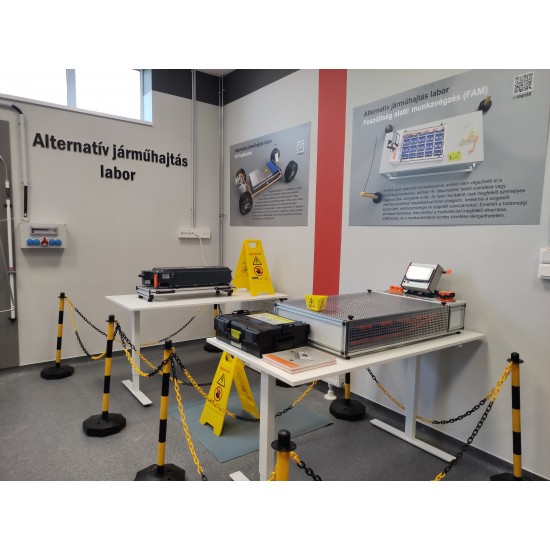

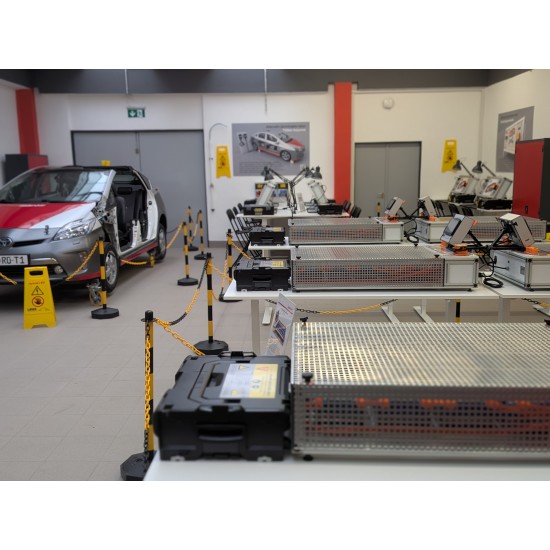

A taneszközt számos intézmény használja az Alternatív járműhajtás technikus képzés gyakorlati oktatásában és vizsgafelkészítésében, valamint a gyakorlati vizsgák lebonyolításában is.

A csomag tartalma

• 1 db HV akkumulátorcsomag

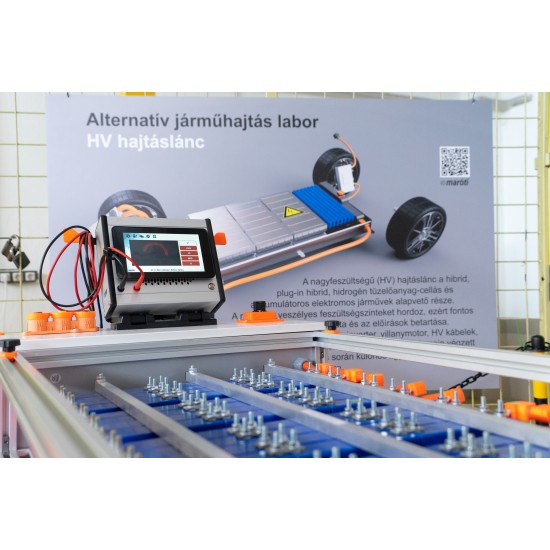

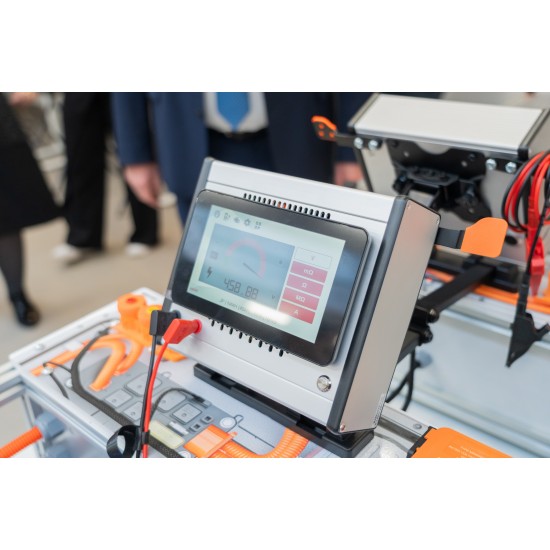

• 1 db központi egység
• 2 db mérőteszt vezeték és kábel
• 1 db tápegység
• Kiterjesztett valóság (AR) elérhetőség
• 1 db tanári kézikönyv (172 oldal)
• CE megfelelőségi nyilatkozat
• Külön képzés keretén belül vállaljuk magyar vagy angol nyelven a HV akkumulátor taneszköz (HIL szimulátor) gyakorlati oktatóinak szakmai felkészítését, képzését
•  Opcionálisan fakalodába csomagolva (EU raklapon szállítható)

A HV akkumulátor szimulátor olyan korszerű oktatási megoldás, amely valós gyakorlati tapasztalatot nyújt a tanulóknak, miközben biztonságos, fenntartható és költséghatékony alternatívát kínál a valódi nagyfeszültségű akkumulátorrendszerek oktatásához.

Műszaki specifikáció

• Az alapgép befoglaló mérete: 1100 x 600 x 200 mm
• Mozgatható, súlya kb. 45 kg
• 60 akkumulátor cellából áll (5 modul), cellaszinten szét- és összeszerelhető
• perforált alumínium borítással rendelkezik
• 125 mérőponttal rendelkezik
• Mérhető telepfeszültség: 120-490 V között
• Biztonságos munkavégzés, véletlen érintésre az áramerősség maximum 10 mA
• Mérési lehetőségek: V, mΩ, Ω, MΩ, A
• Ciklikus cellatöltést és revitalizálást szimulál és energiakapacitást számít
• Beállítható akkumulátor töltöttségi szint, kapacitás és 6 különböző cellatípus (Li-Mn, LiFePo4, LiTi, NiMh, Li-Al, Li-NMC)
• 20 beállítható hiba lehetőség - cellahibától egészen a szigetelési problémáig
• Szimulált fedélzeti diagnosztika (paraméterek, hibakódok) különféle járműgyártókra (japán, német, koreai, kínai, amerikai, francia, N/A)
• A rendszer automatikusan figyelmeztet a veszélyes mérés és művelet végzésekor
• Automatikus összeszerelés végellenőrzés
• 99 millió különböző gyakorlati mérés végezehető el továbbá 10 000 gyakorlati vizsgafeladat készíthető elő
• HDMI kivetítési lehetőség
